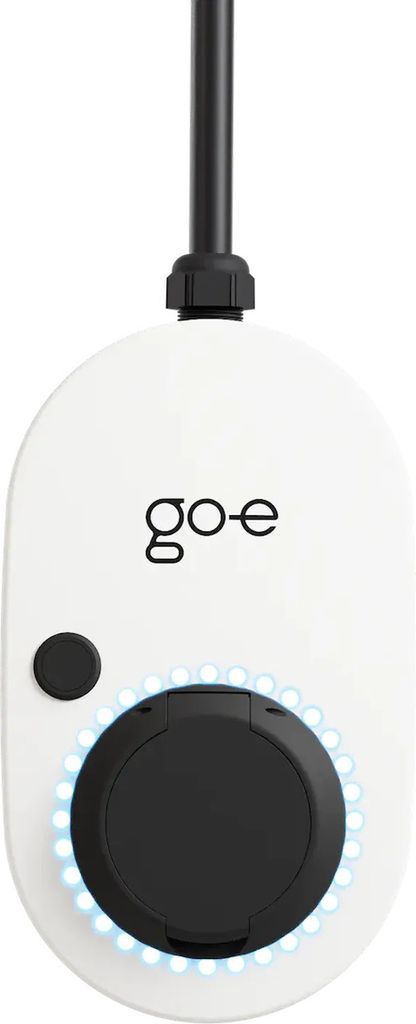

Nabíjačka go-e Charger Gemini 11 kW je inteligentná nabíjacia stanica v nadčasovom dizajne na inštaláciu na pevné miesto v interiéri aj exteriéri. Nabíjačka nabíja elektromobily a plug-in hybridy jednoducho, rýchlo a bezpečne. v prípade potreby možno prostredníctvom aplikácie využívať množstvo ďalších komfortných funkcií.
Mimoriadne kompaktný nástenný box je vhodný na použitie v súkromných domácnostiach a malých podnikoch (za predpokladu, že sa neplánuje nabíjanie elektrickej energie). Okrem mobility ponúka go-e Charger Gemini rovnaký rozsah funkcií ako go-e Charger Gemini flex (so zástrčkou).
Veľká výhoda pri inštalácii v porovnaní s klasickou nástennou nabíjacou stanicou - go-e Charger Gemini môže elektrikár rýchlo pripojiť k akejkoľvek existujúcej rozvodnej skrini. To šetrí čas a peniaze.
Technické údaje:
Technické údaje výrobku:
- Rozmery: cca 15,5 x 26 x 11 cm
- Hmotnosť: približne 1,85 kg
- Pripojovací kábel: 1,8 m, 5 x 2,5 mm² (typ H07BQ-F)
- Pripojenie: jednofázové alebo trojfázové
- Menovité napätie: 230/240 V (jednofázové) / 400/415 V (trojfázové)
- Menovitá frekvencia: 50 Hz
- Typy siete: 1: TT/TN/IT
- Pohotovostný výkon: 3,1 W (LED diódy tmavé) až 5,2 W (LED diódy svetlé)
- RFID: 13,56 MHz
- WLAN: 802.11b/g/n 2,4 GHz / frekvenčné pásmo 2412-2472 MHz
Prípustné podmienky prostredia:
- Miesto inštalácie: v interiéri a exteriéri, bez priameho slnečného žiarenia
- Prevádzková teplota: -25 °C až +40 °C
- Teplota skladovania: -40 °C až + 85 °C
- Priemerná teplota za 24 hodín: Maximálne 35 °C
- Nadmorská výška: maximálne 2 000 m nad morom
- Relatívna vlhkosť: maximálne 95 % (nekondenzujúca)
- Odolnosť proti nárazu: IK08
Nabíjací výkon:
- Maximálny nabíjací výkon: 11 kW (16 A 3-fázový)
- Indikácia ampérov a stavu: Odčítateľný prostredníctvom LED krúžku a aplikácie
- Nastavenie nabíjacieho výkonu: Prostredníctvom tlačidla a aplikácie
- Nabíjací výkon nastaviteľný v rozmedzí od 1,4 kW do 11 kW v závislosti od počtu fáz palubnej nabíjačky vozidla (prostredníctvom nabíjacieho prúdu v krokoch po 1 ampéri v rozmedzí od 6 A do 16 A):
- Jednofázové nabíjanie vozidla: 1,4 kW až 3,7 kW (je potrebné dodržiavať obmedzenia špecifické pre danú krajinu)
- Dvojfázové nabíjanie vozidla: 2,8 kW až 7,4 kW (dvojfázové pripojenie nabíjačky nie je možné)
- Trojfázový nabíjací automobil: 4,2 kW až 11 kW (nabíjačka go-e sa prepína cez výkon, ktorý je k dispozícii pri pripojení)
Pripojenie k vozidlu:
- Zásuvka typu 2 (podľa EN 62196-2) s mechanickým blokovaním (potrebný vlastný kábel typu 2, k dispozícii ako príslušenstvo)
- Vozidlá s typom 1 možno nabíjať pomocou adaptérového kábla typu 2 na typ 1 (k dispozícii ako príslušenstvo)
Bezpečnostné funkcie:
- Integrovaný ochranný modul DC s detekciou DC a prídavnou detekciou AC (6 mA DC, 20 mA AC). Na strane budovy musí byť nainštalovaný prúdový chránič typu A a pred ním musí byť pripojený istič.
- Trieda ochrany: I
- Stupeň znečistenia: II
- Zariadenie proti krádeži: uzamknutie nabíjacieho kábla
- Kontrola prístupu RFID: Jeden naučený čip RFID je súčasťou dodávky
- Vstupné napätie: kontrola fázy a napätia
- Spínacie funkcie: Test spínacích funkcií
- Test uzemnenia: Pre siete TT, TN (odpojiteľný test uzemnenia pre siete IT - režim Nórsko)
- Snímač prúdu: 3-fázový
- Ovládanie napájané zo siete: Prostredníctvom 2 dátových káblov na pripojenie k prijímaču na kontrolu zvlnenia
- IP65: Ochrana proti nečistotám a vode, vhodné na trvalú prevádzku vo vonkajšom prostredí
- aPI prevádzkovateľa siete go-e: Na autorizovaný prístup prevádzkovateľa elektrickej siete k nabíjačke go-e Charger na riadenie výkonu v sieti
- Modbus TCP: napr. na riadenie výkonu v sieti prevádzkovateľom elektrickej siete
Aplikácia a pripojenie:
- Miestne (hotspot WLAN) alebo celosvetové** (WLAN) ovládanie a monitorovanie
- Nastavenie/kontrola nabíjania (napätie, prúd, výkon, energia)
- Nastavenie úrovne prúdu v krokoch po 1 ampéri
- Funkcia štart/stop
- Správa čipov/kariet RFID (až 10 používateľov na jednu nabíjačku) / správa prístupu (RFID/aplikácia)
- Časovač nabíjania
- Merač elektrickej energie (celková hodnota kWh a celková hodnota na čip RFID)
- režim obmedzenia kWh / Ekologický režim** / Režim plánovaného nabíjania**
- Push oznámenia**
- Funkcie uvoľnenia kábla
- Flexibilné tarify elektrickej energie s inteligentným riadením nabíjania**/***
- Riadenie statického zaťaženia**
- Pripojenie fotovoltaiky prostredníctvom regulátora go-e (samostatný produkt) alebo otvoreného rozhrania API (vyžaduje sa programovanie)**
- OCPP 1.6**
- Nastavenie LED
- Riadenie úrovne nabíjania prostredníctvom tlačidla na nabíjacej stanici
- Možnosť aktualizácie pre neskoršie funkcie (Smart Home atď.)**
- Automatické odblokovanie nabíjacieho kábla v prípade výpadku napájania
- prepínanie 1/3 fáz prostredníctvom aplikácie - aj počas nabíjania
- Synchronizácia procesov nabíjania s cloudom a zobrazenie minulých procesov nabíjania**
- Zdokumentované verejné rozhrania API: HTTP, MQTT, Modbus TCP
Rozsah dodávky:
- Nabíjacia stanica 11 kW (Made in Austria) s 1,8 m pripojovacím káblom na trvalú inštaláciu
- Nástenný držiak vrátane skrutiek a hmoždiniek
- Voliteľne montovateľné zariadenie proti krádeži (U-kus)
- Jedna resetovacia karta
- Jeden čip RFID (už naučený)
- Stručný návod
Inštalačný návod
Správna inštalácia wallboxov sa vyžaduje zo zákona a zabezpečuje bezpečnú prevádzku riešenia nabíjania elektromobilu. Tým sa zabezpečí optimálne a bezpečné nabíjanie vášho elektromobilu.
Pre inštaláciu sa obráťte na prevádzkovateľa siete alebo na inštalačnú firmu zapísanú v zozname inštalačných firiem prevádzkovateľa siete.
Typ výrobku | Wallbox |
Trieda ochrany | IP65 |
Menovitý prúd | 16A |
Nabíjací výkon [kW] | 11 |
Dĺžka nabíjacieho kábla [m] | bez nabíjacieho kábla |
