Na ochranu spotrebiteľských inštalácií pred prechodnými prepätiami spôsobenými priamymi a nepriamymi údermi blesku a spínacími operáciami, použitie podľa IEC 60364-5-53, časť 534, skúšobné triedy I, II podľa IEC 61643-1, SPD typ T1, T2 podľa EN 61643-11, trieda ochrany pred bleskom III a IV podľa IEC 62305, verzia bez diaľkovej signalizácie.
Technické údaje:
- Zvodič prepätia
- 4-pólový
- Typ montáže: TH35 lišta s horným klobúkom
- Veľkosť: 4 TE
- Max. Max. prierez vodiča tuhý (plný/ viacvodičový): 25 mm²
- Max. Max. prierez vodiča ohybný (jemne spletený): 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 25 mm 35 mm²
- Skúšobná trieda: Typ 1 a 2
- Trieda ochrany (IP): IP20
Zvodič prepätia: Použitie v súlade s IEC60364-5-53, článok 534. Na ochranu spotrebiteľských zariadení
Technické údaje:| Názov | Hodnota |
|---|
| Typ | SPBT12-280/4 |
| Číslo dielu výrobcu | 158331 |
| Menovitý zvodový prúd (8/20) | 25 kA |
| Menovité napätie AC | 280 V |
| Menovité napätie DC | 0 V |
| Najvyššie trvalé napätie AC | 280 V |
| Najvyššie trvalé napätie DC | 0 V |
| Typ montáže | Vrchná lišta TH35 |
| Veľkosť rámu | 4 TE |
| Max. PV napätie | 0 V |
| Úroveň ochrany | 1,5 kV |
| Max. Prierez vodiča tuhý (plný/viacvláknový) | 25 mm² |
| Max. Prierez vodiča ohybný (jemne splietaný) | 0 mm² |
| Úroveň ochrany L-N | 0 kV |
| Úroveň ochrany N-PE | 0 kV |
| S diaľkovým signalizačným kontaktom | bez |
| Integrovaná záložná poistka | nie |
| Signalizácia na zariadení | optická |
| Testovacia trieda typu 2 | áno |
| Sieťová forma | TN-S |
| Konštrukcia pólov | 4 |

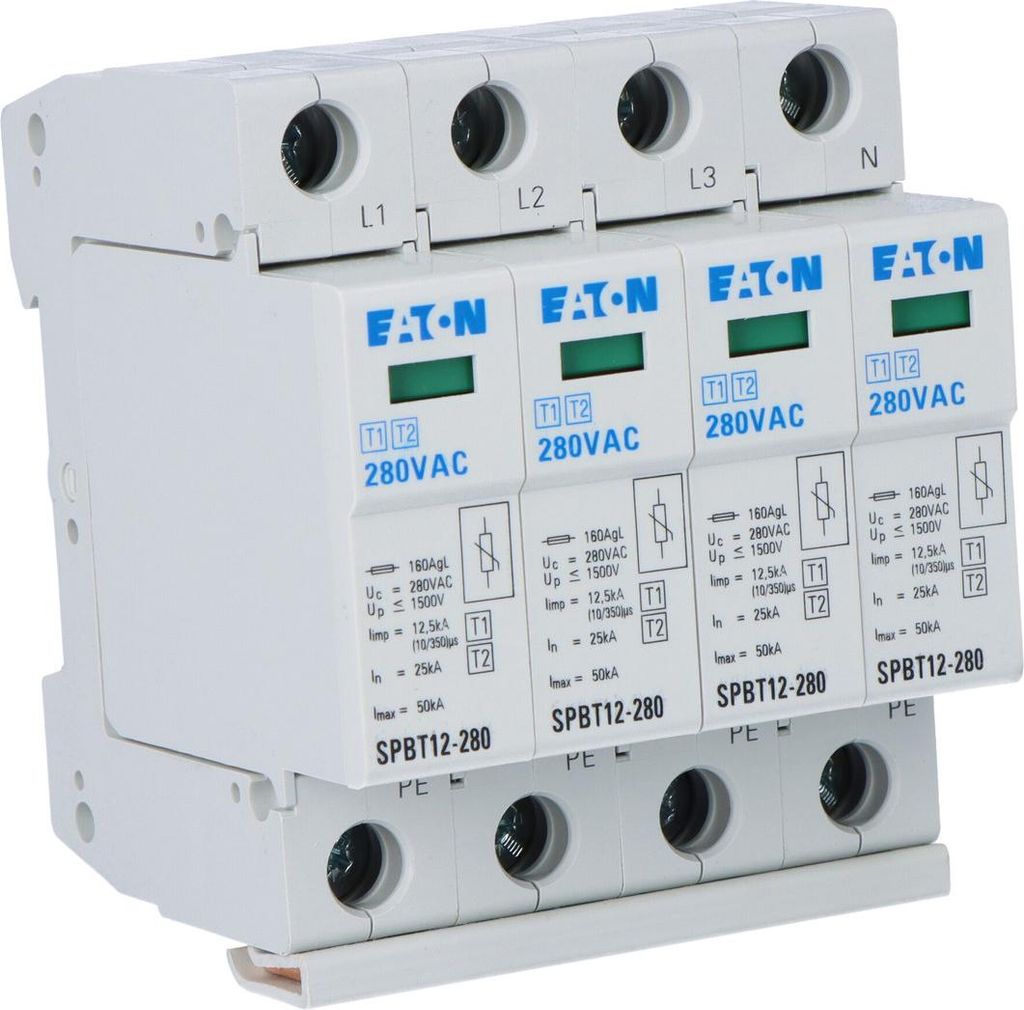

- Znak: SPBT12-280/4
- Typ (trieda): 1+2 (B+C)
- Konfigurácia siete: TN, TN-S
- Prepäťový prúd (10/350)µs: 12,5 kA
- Počet pólov: 4

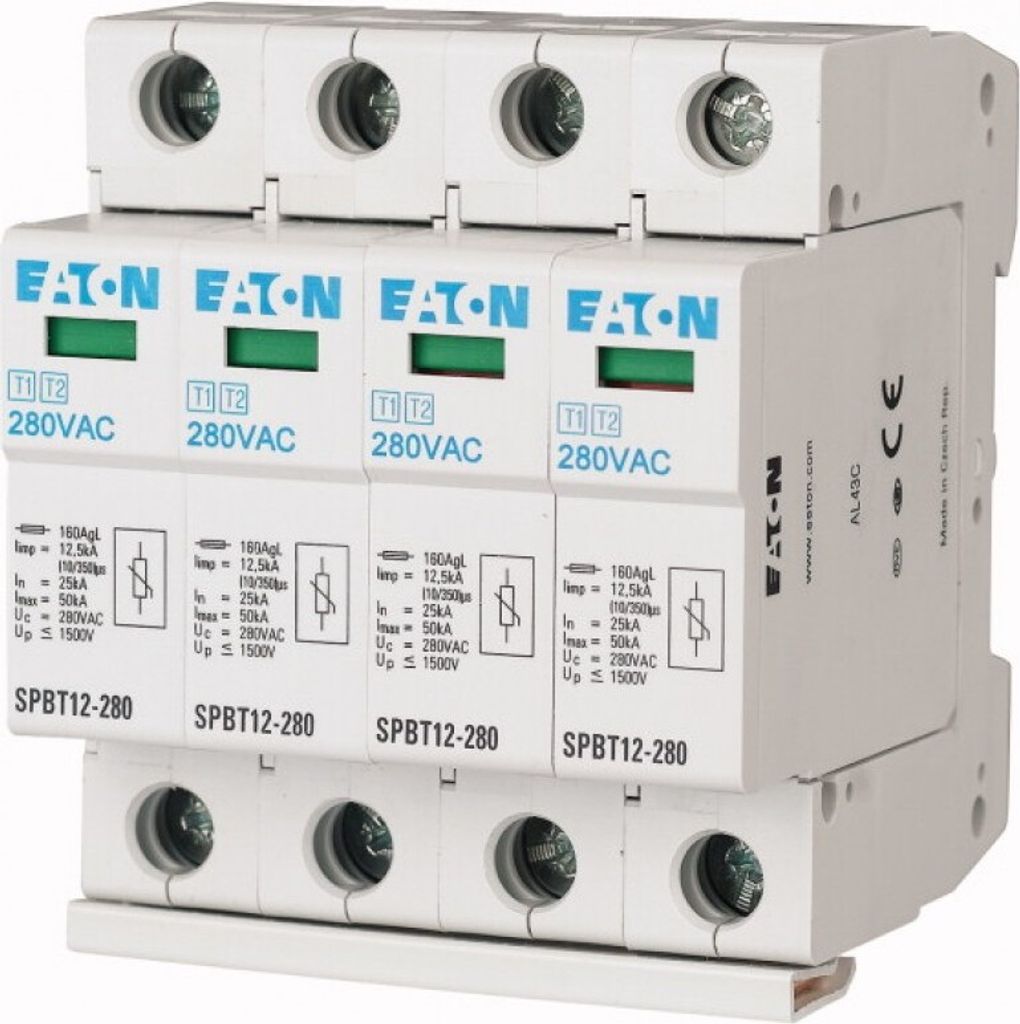

Kombinovaný zvodič prepätia STBT12 triedy T1+T2.
Veľká úspora priestoru v rozvádzači - dva stupne zvodičov integrované v jednom moduly.
Odporúčané pre objekty napájané zemným káblom.
Ľahká kontrola funkčnosti - indikácia potuchy.
Na ochranu spotrebiteľských inštalácií pred prechodným prepätím spôsobeným priamym a nepriamym úderom blesku a spínacími operáciami, použitie podľa IEC 60364-5-53, časť 534, skúšobné triedy I, II podľa IEC 61643-1, SPD typ T1, T2 podľa EN 61643-11, trieda ochrany pred bleskom III a IV podľa IEC 62305, verzia bez diaľkovej signalizácie
